Installation du foyer Campagnard à dossier assemblé à gauche
Afin de faciliter l'installation de votre foyer extérieur, référez-vous au plan reçu lors de l'achat de votre foyer que vous pouvez télécharger également ici en pdf ainsi qu'à la section générale d'installation pour de plus amples trucs et conseils d'assemblage.
- Assemblages
- Installation du foyer Campagnard à dossier assemblé à gauche
Mettre les bases au niveau.

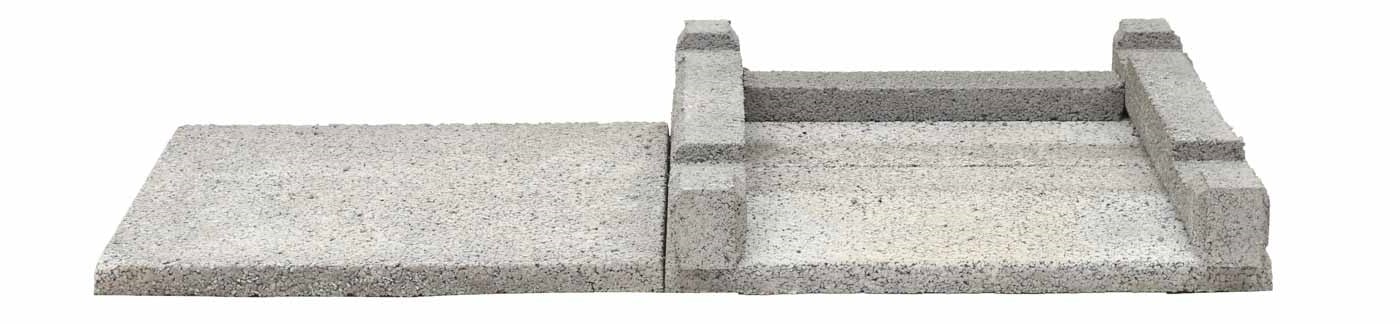

Placez du côté de l’âtre du foyer les 2 blocs Départ 2 coches 34″ et le bloc Bouche-trou 26″ entre les mortaises arrières.
Attention : ne pas confondre les Départ 34″ avec le bloc Top 35 1/16″ qui s’y ressemble étrangement mais qui est plus long d’environ 3/4″.
Rappel : Le côté plat de chaque bloc s’installe vers l’intérieur du foyer.

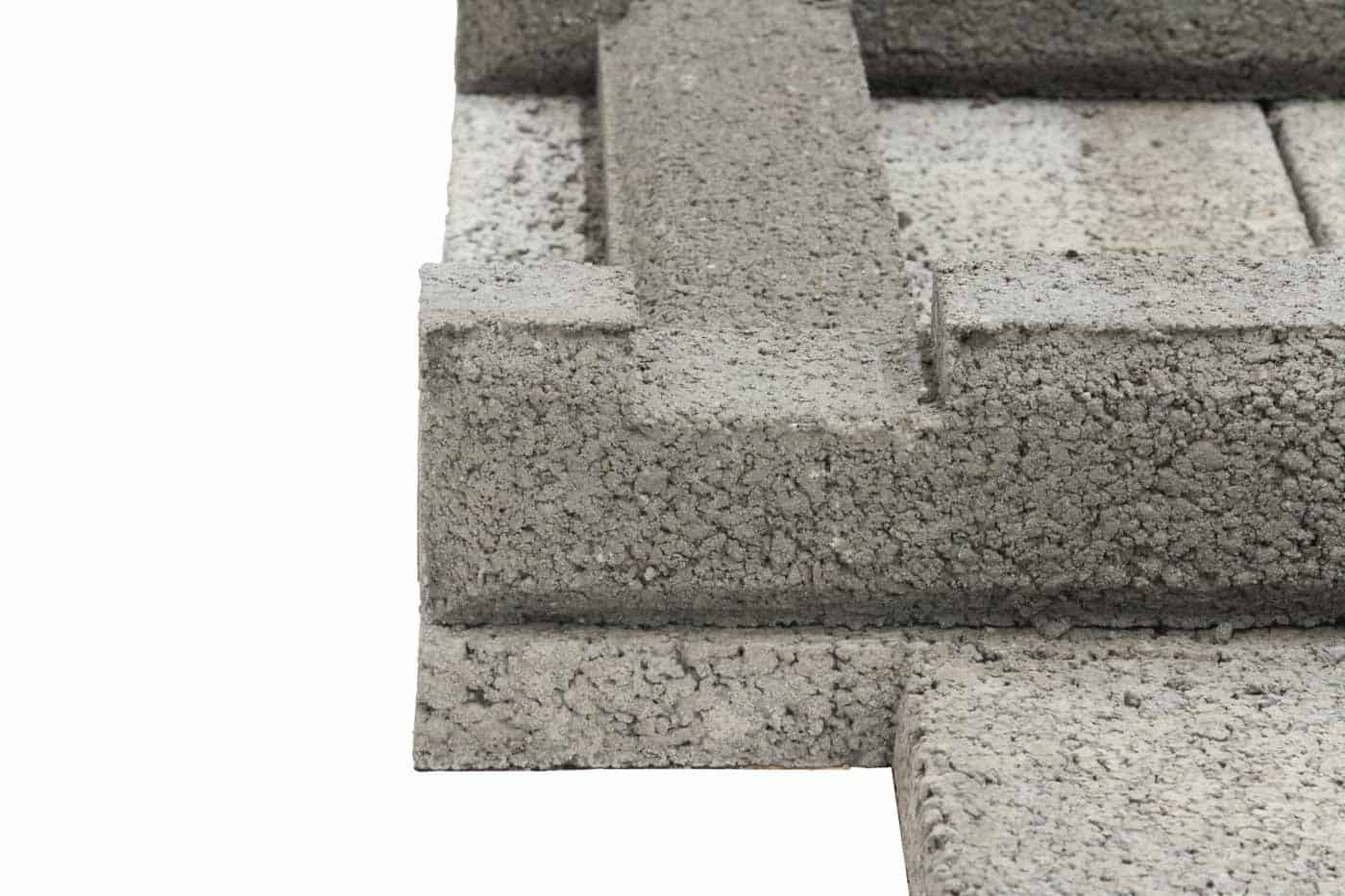

Placez les 2 blocs Départ 2 coches 34″ de façon à ce que l’arrière soit en ligne avec la base.
Ainsi, ils dépasseront à l’avant; c’est plus joli installé de cette façon.

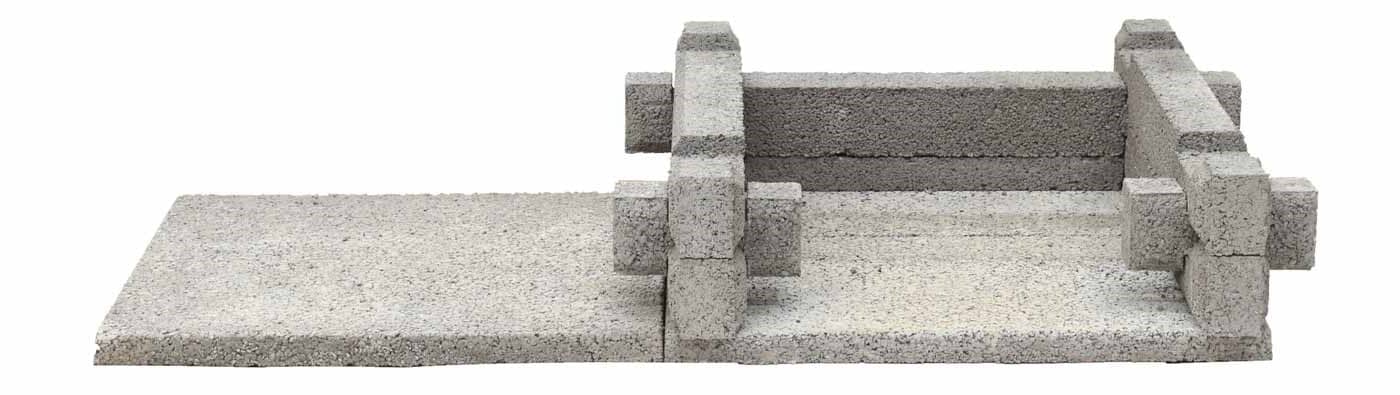

Placez un 42″ (4 coches en ligne) à l’arrière et les 2 petits blocs de 12″ à l’avant. Cognez légèrement les blocs en les déposant. S’il y avait des petites roches cela les écrasera. Assurez-vous que vos blocs soient bien déposés à plat les uns sur les autres.
Placez 2 blocs de 34″ (4 coches en ligne) de chaque côté.

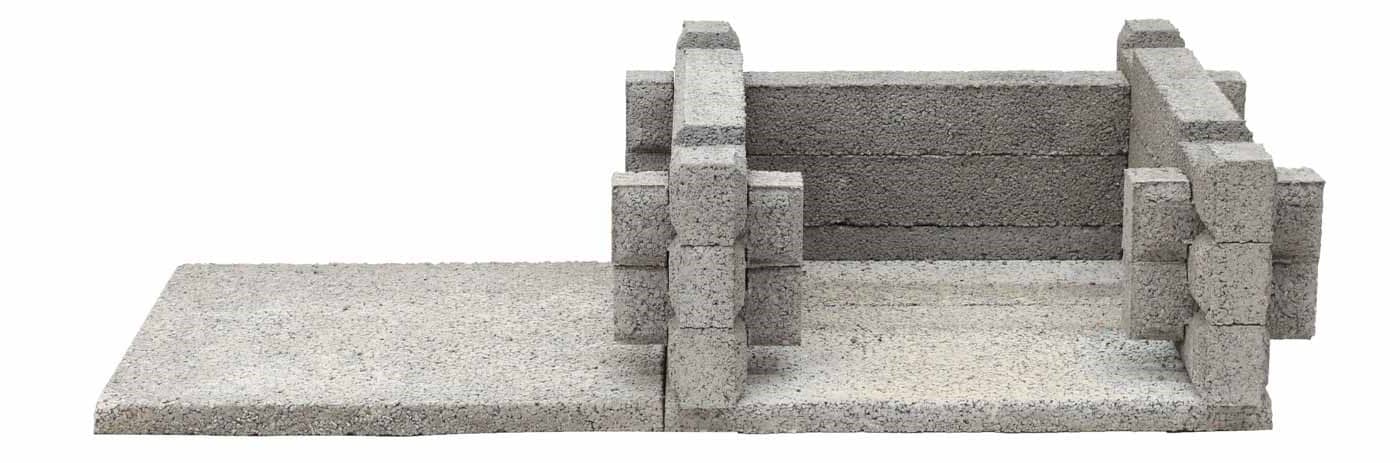

Placez un bloc 42″ (4 coches en ligne) en arrière et les 2 petits blocs de 12″.
Placez 2 blocs de 34″ (4 coches en ligne) de chaque côté.
Placez un bloc 42″ (4 coches en ligne) en arrière et les 2 petits blocs de 12″.

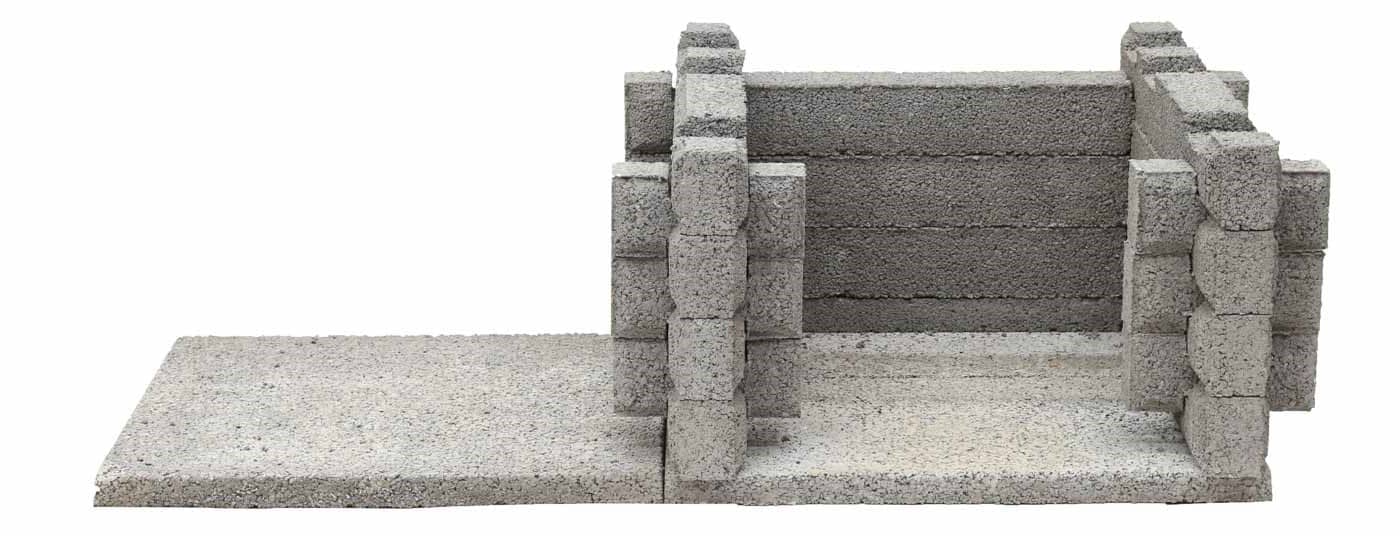

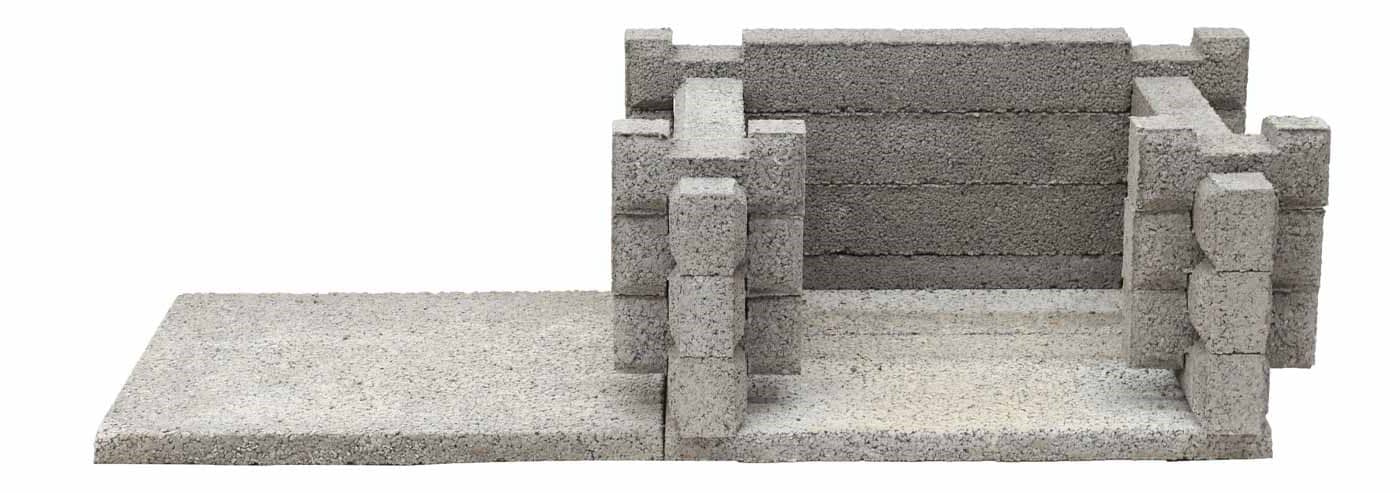

Placez les 2 blocs 5 Coches 34″ de façon à ce que leur mortaises centrales soient décentrées vers l’arrière.

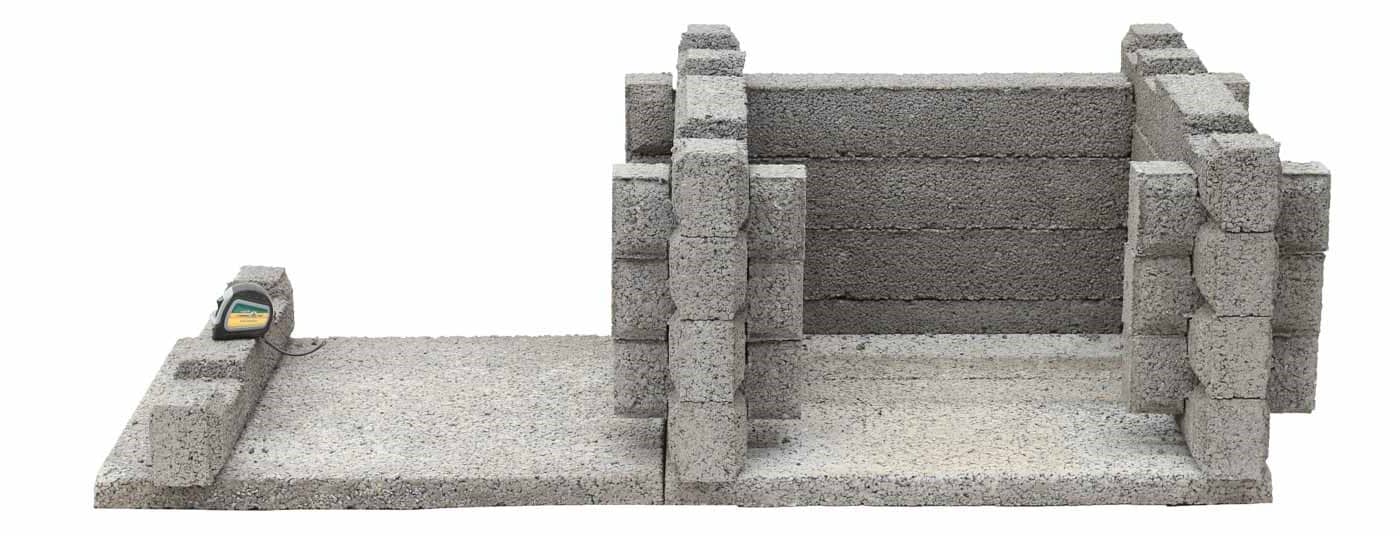

Placez du côté boîte à bois le bloc Départ 26 3/4 » (2 coches) à une distance de 26 1/4″ du mur du foyer de façon à ce qu’il dépasse à l’avant de la même distance que les autres blocs.

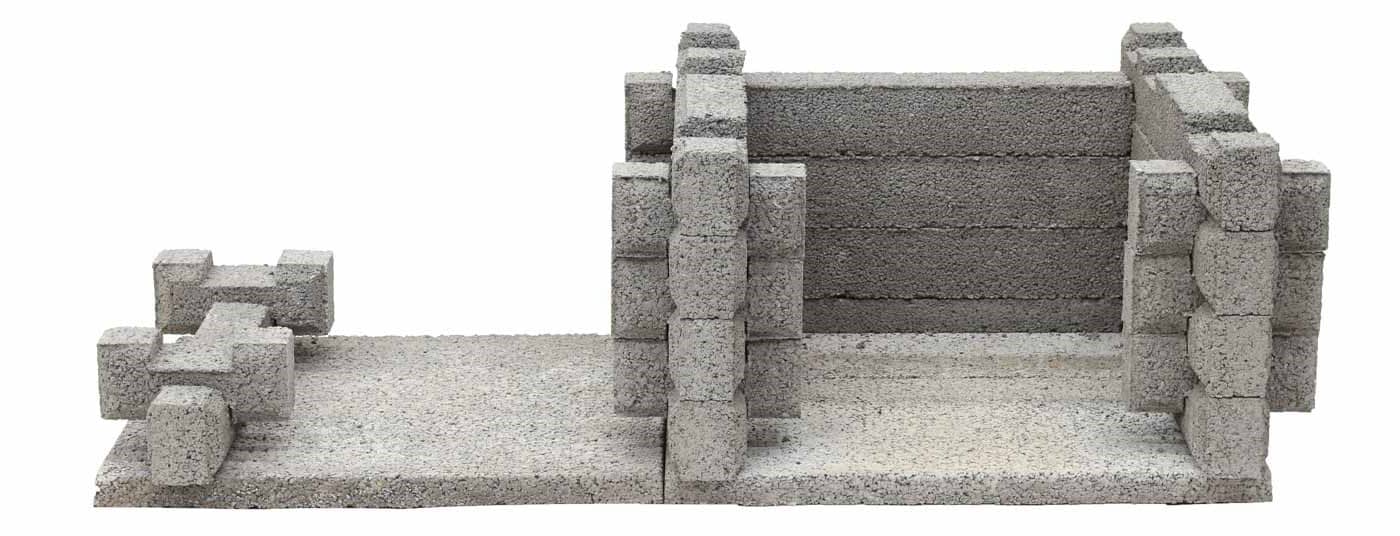

Placez 2 petits blocs de 12 » par dessus le Départ 26 3/4 ».

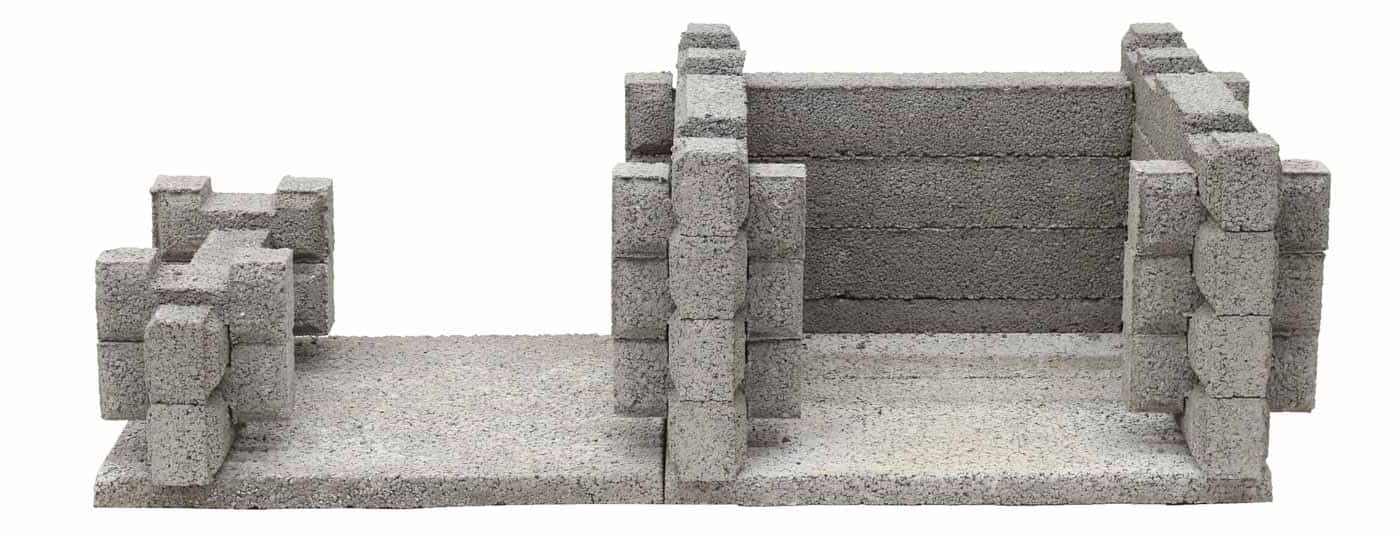

Placez du côté boîte à bois un bloc 26 3/4 » (4 coches en ligne).
Placez 2 petits blocs de 12 » par dessus le bloc 26 3/4 ».
Placez du côté boîte à bois un bloc 26 3/4 » (4 coches en ligne).

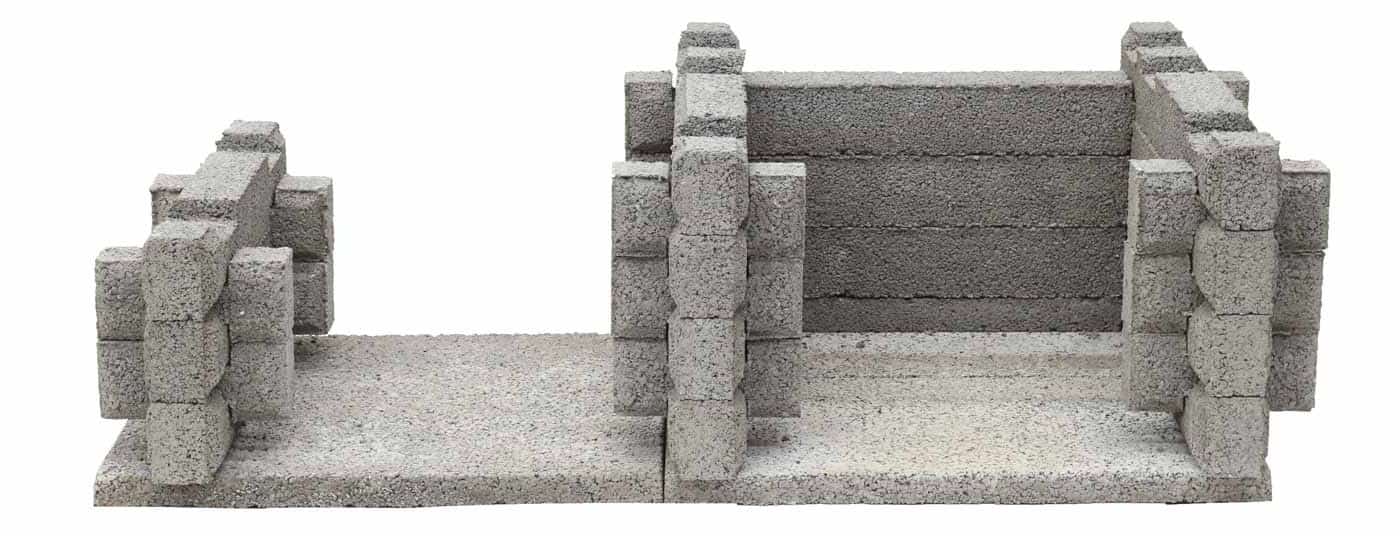

Placez 2 petits blocs de 12 » par dessus le bloc 26 3/4 ».

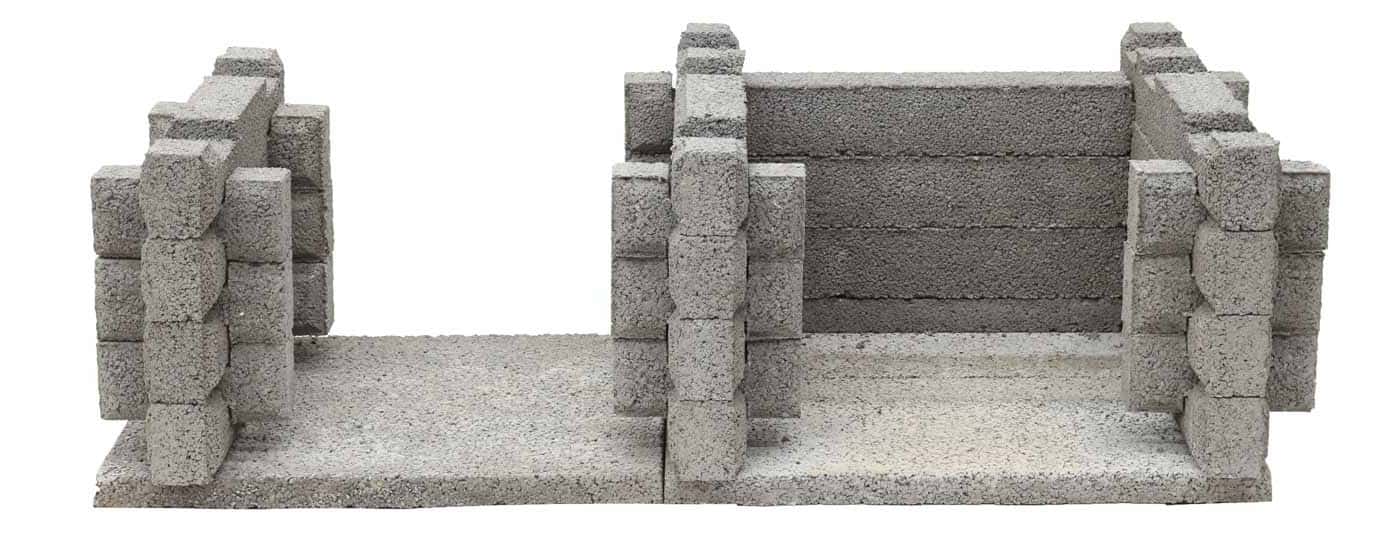

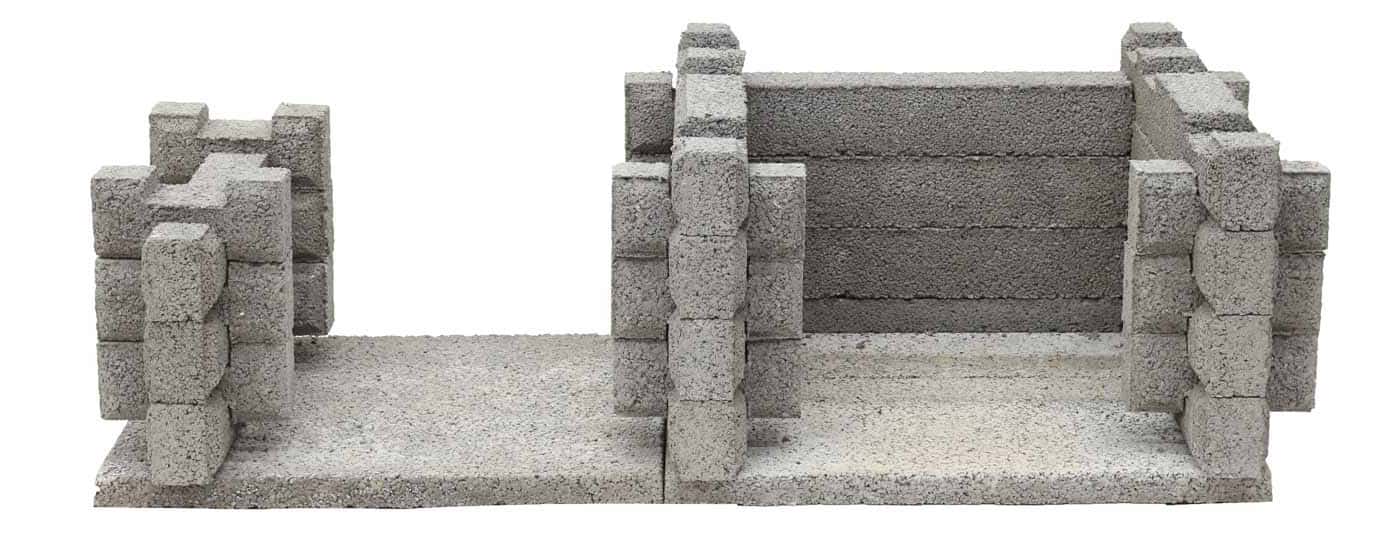

Placez du côté boîte à bois un bloc 26 3/4 » (4 coches en ligne).

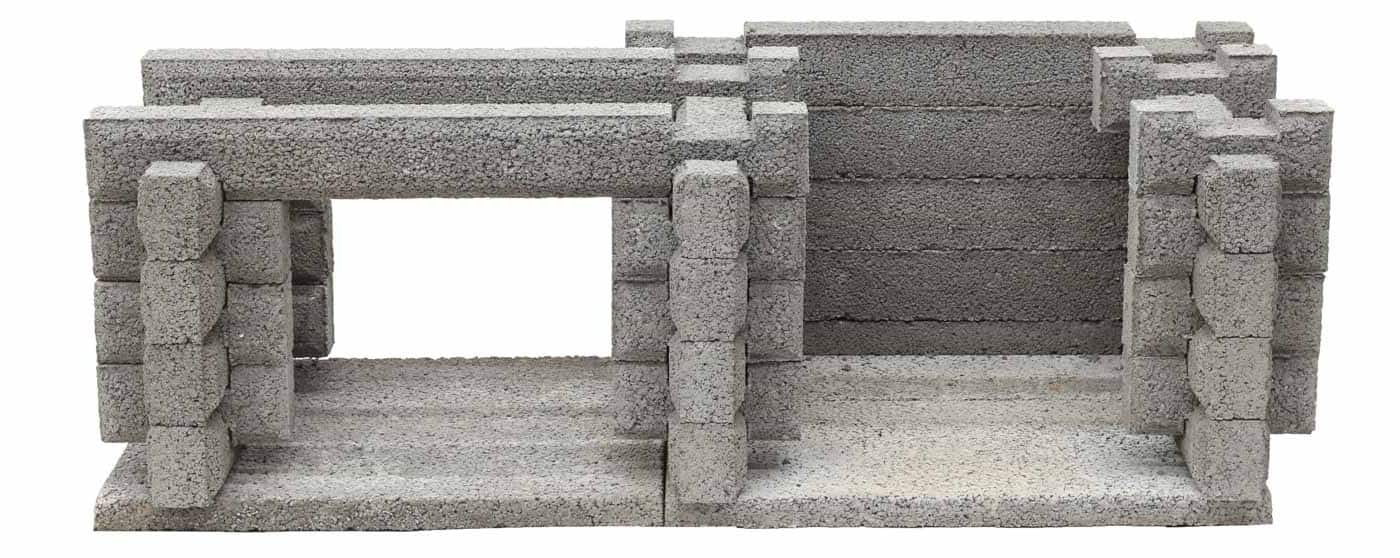

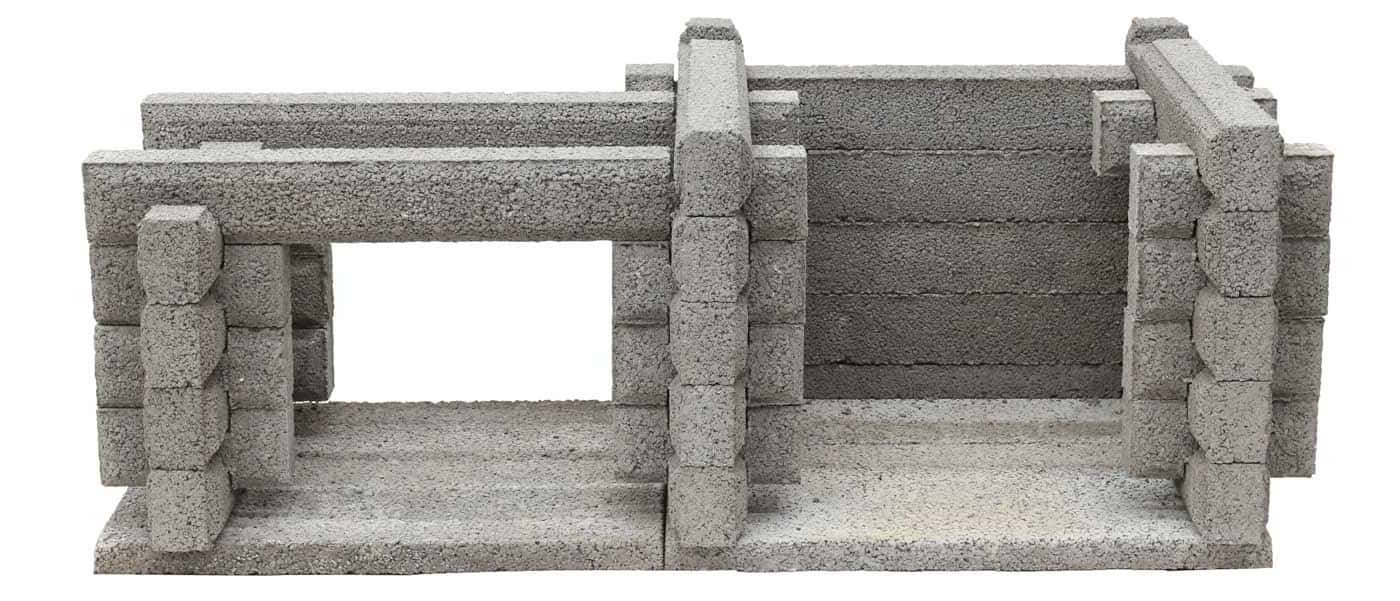

Placez à l’arrière de l’âtre du foyer un 42 » (4 coches en ligne), un petit bloc de 12 » dans la mortaise centrale et avant du 5 Coches Droit 34 1/4 » P.N, les Bras Arrière Droit et Gauche 42 1/4 » à l’avant et à l’arrière de la section boîte à bois.
Placez les 2 blocs Bras 4 coches de 34″.

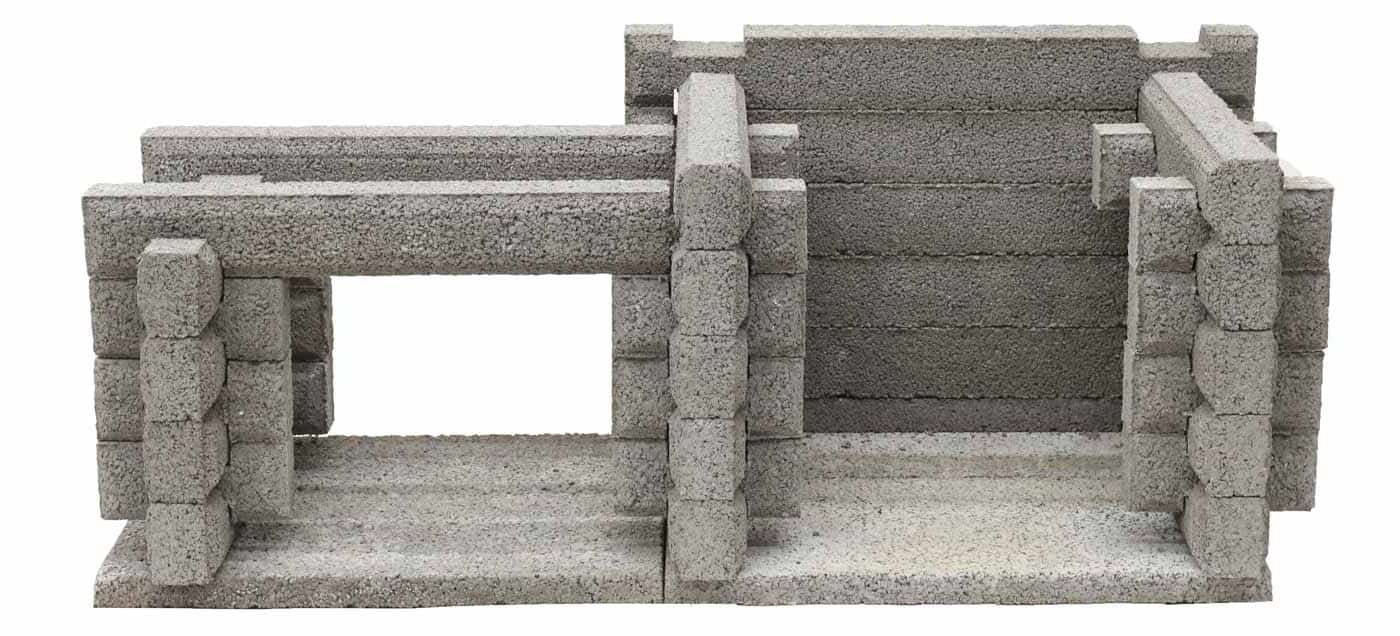

Placez un bloc 42 » (4 coches en ligne) à l’arrière.
Placez 2 petits blocs de 12 ».

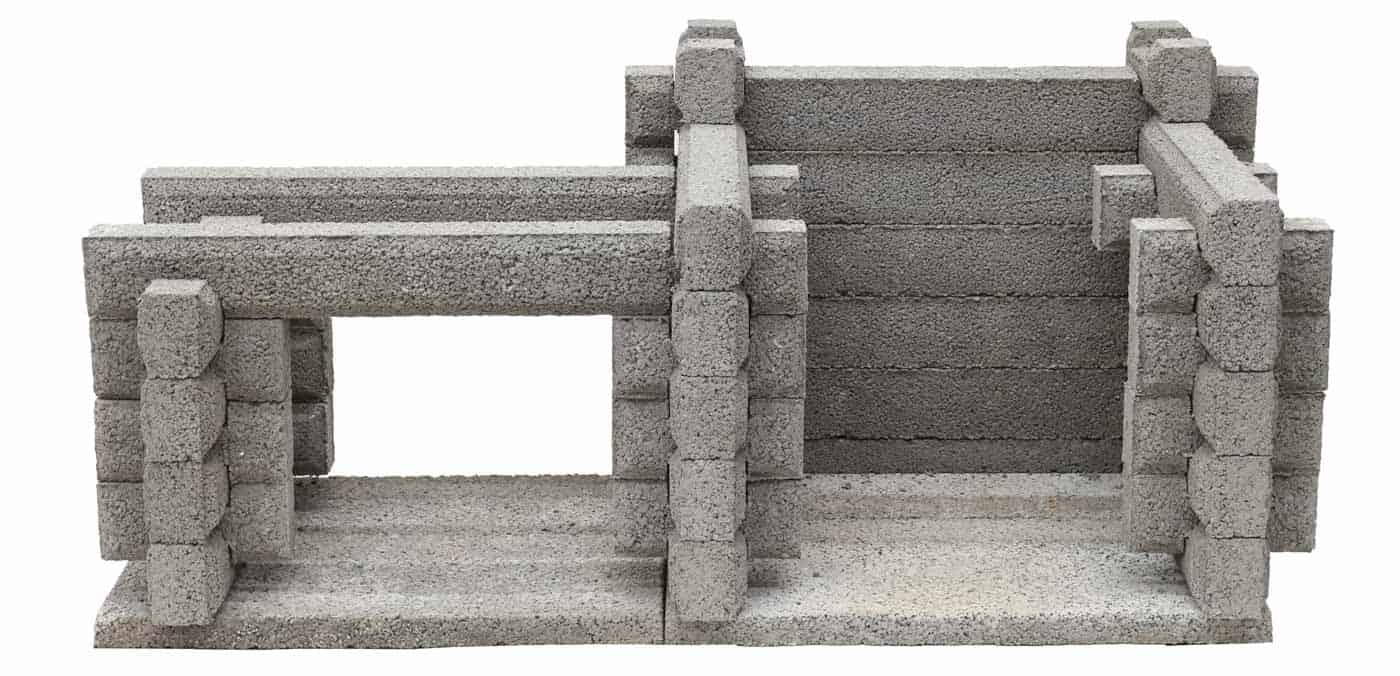

Placez le bloc Cheminée 42 1/4 » (4 coches décentrées).

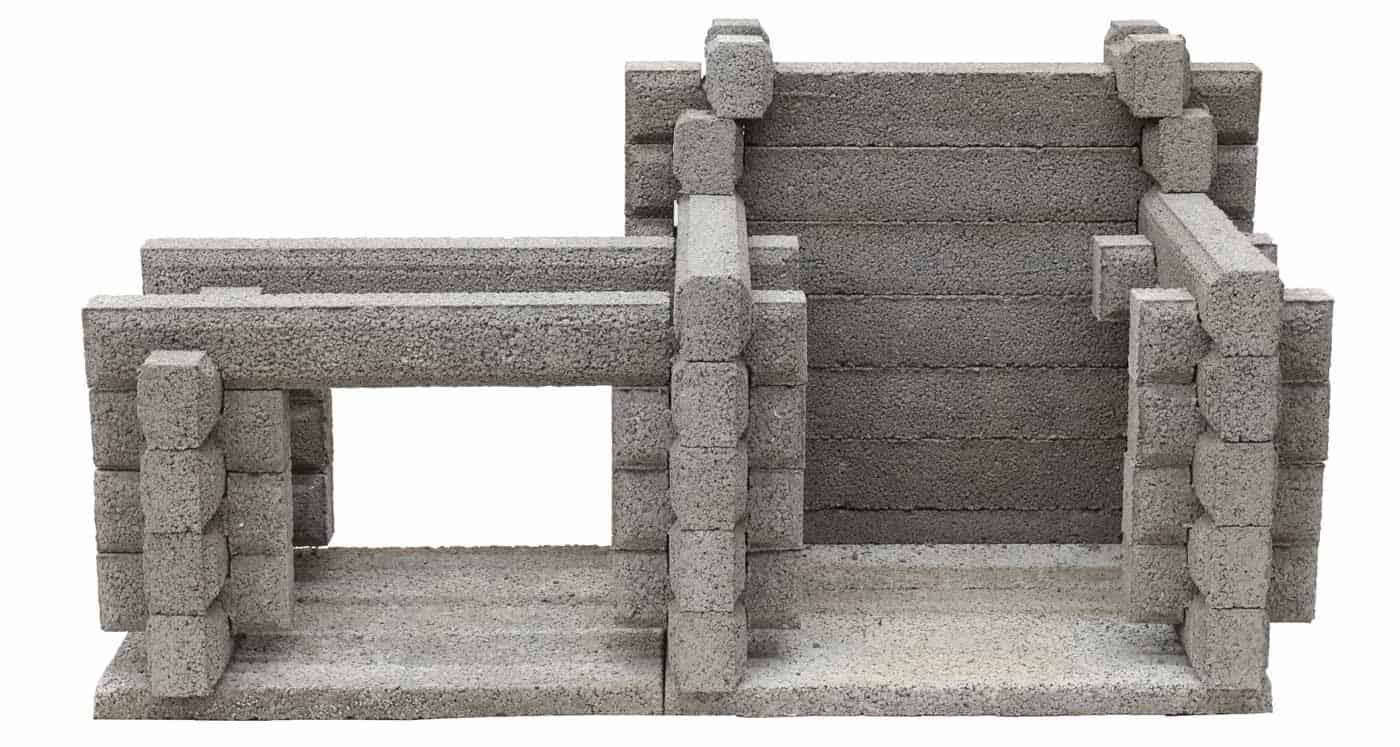

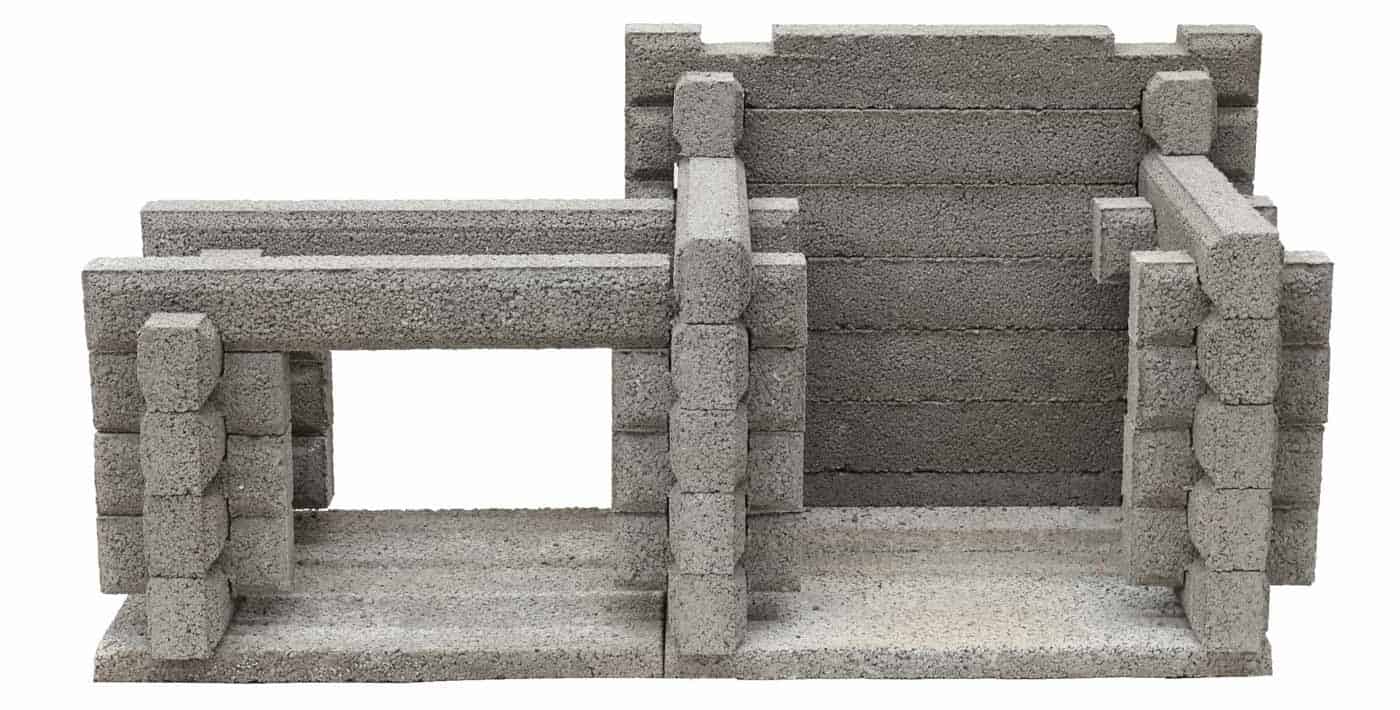

Placez 2 petits blocs de 12 ».

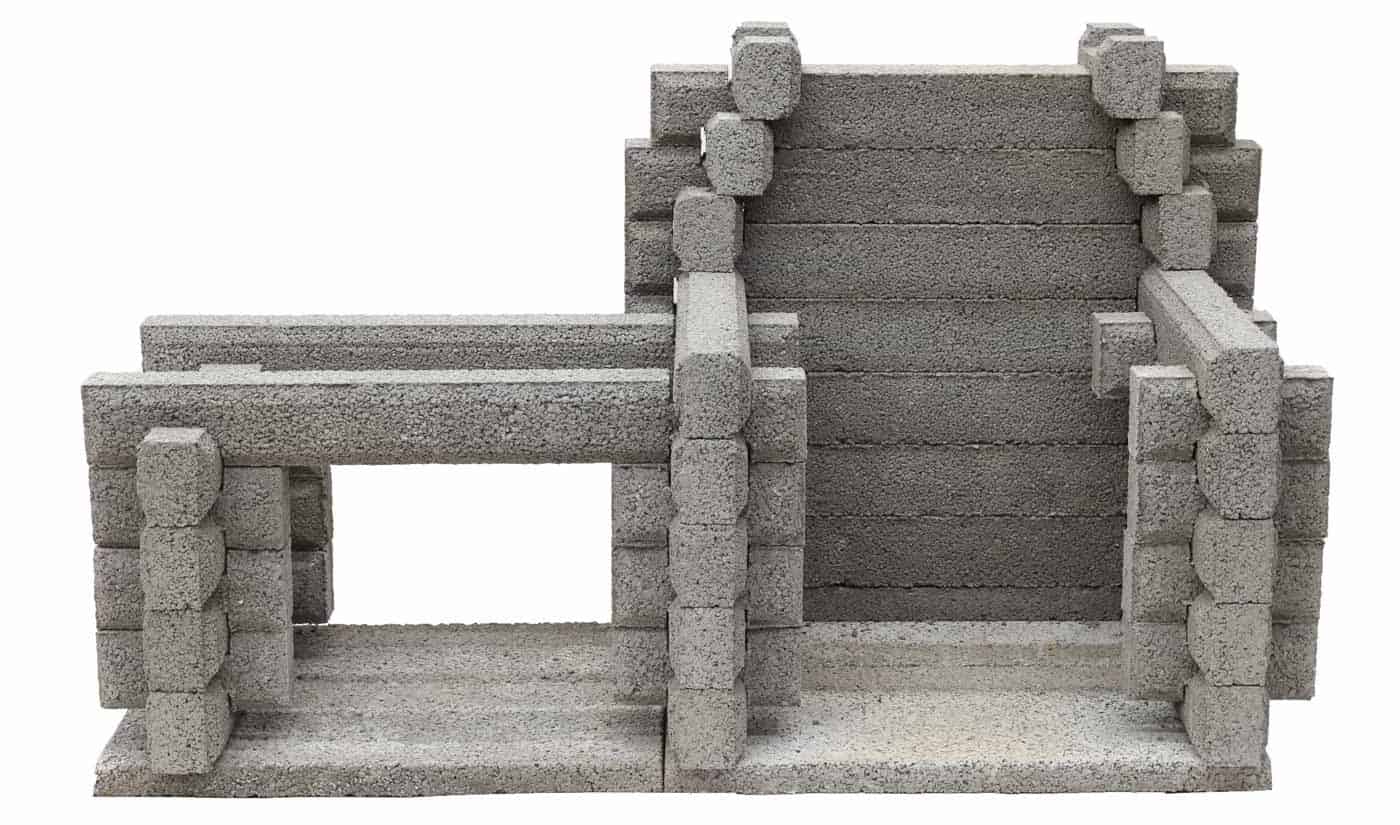

Placez le bloc Cheminée 38 5/8 » (4 coches décentrées).

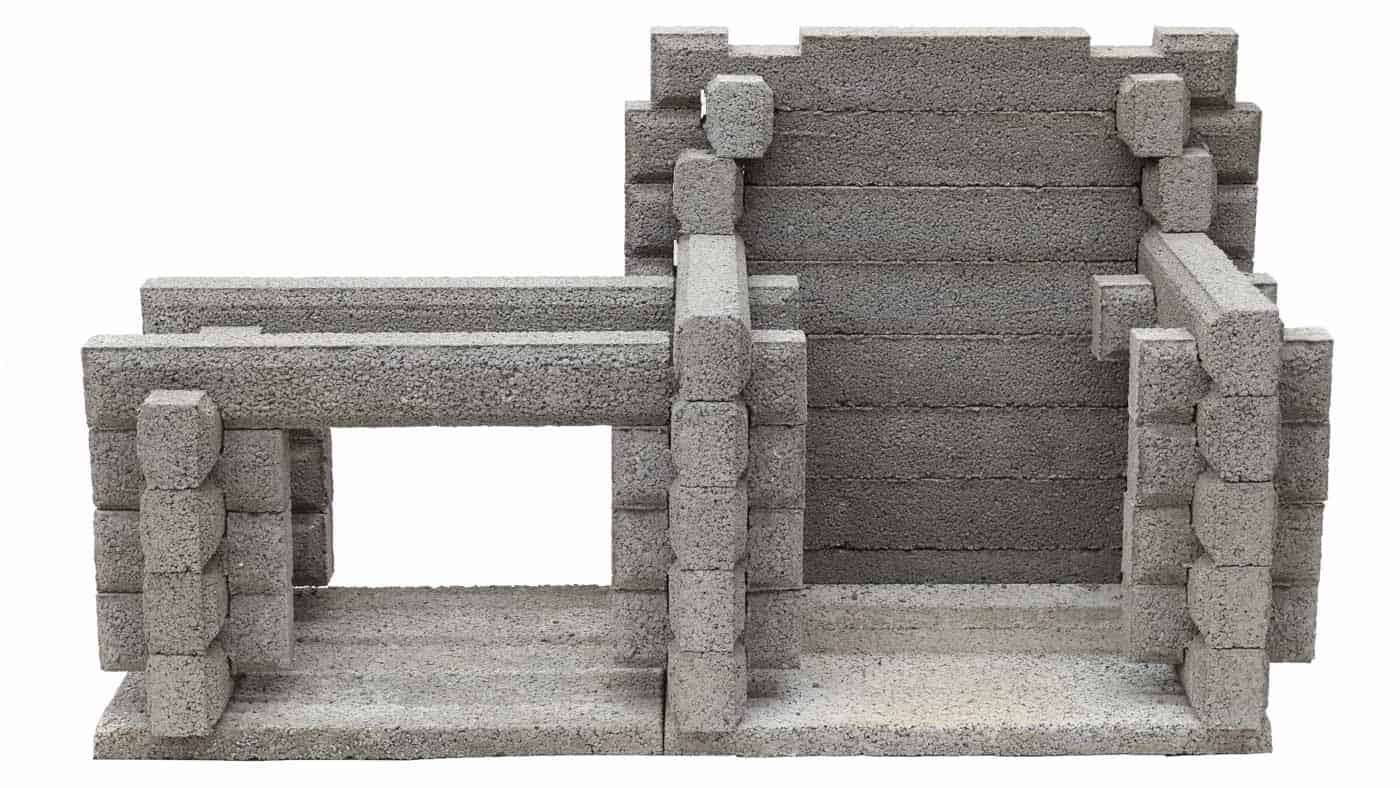

Placez 2 petits blocs de 12 ».

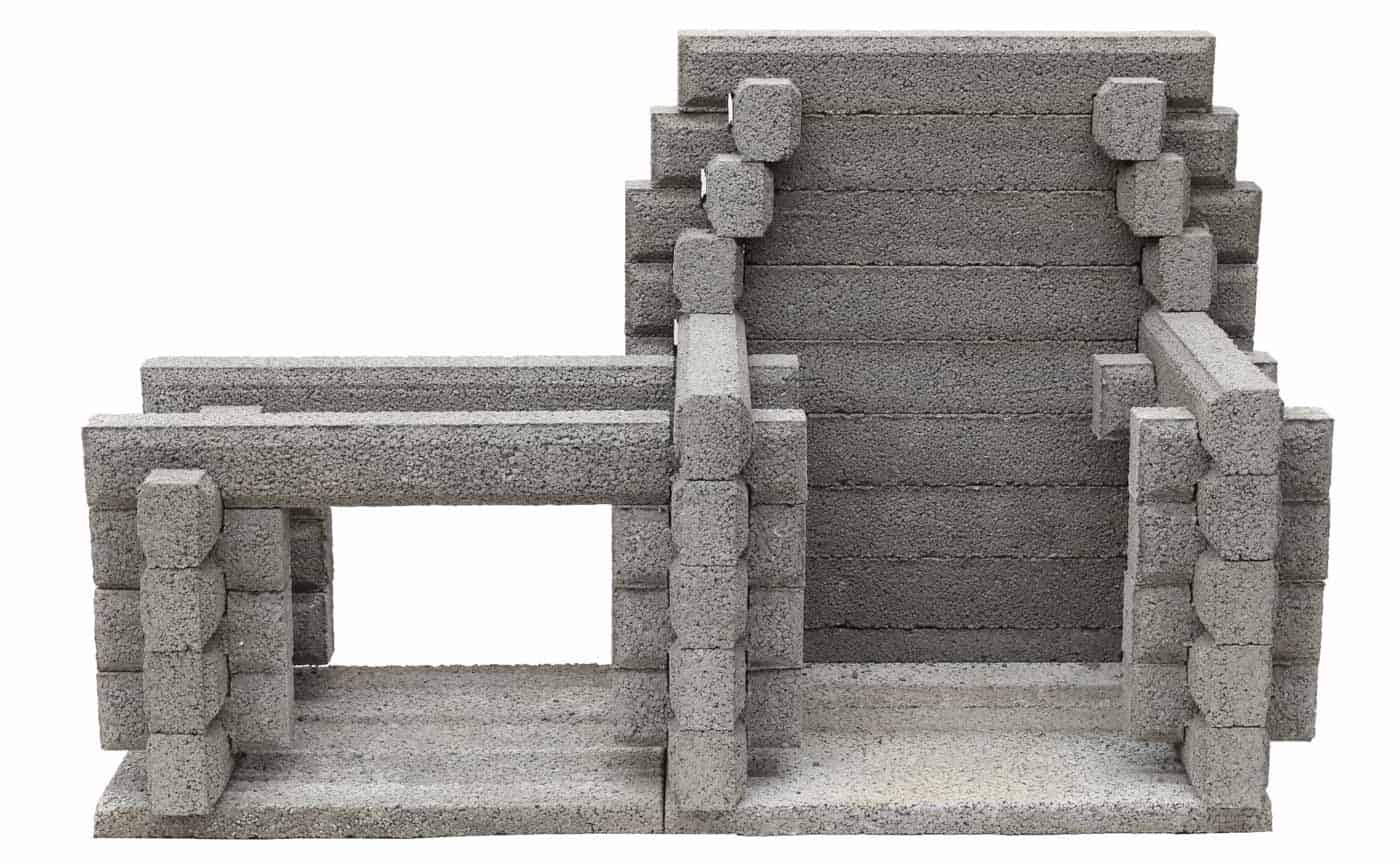

Placez le Top 35 1/16 ».

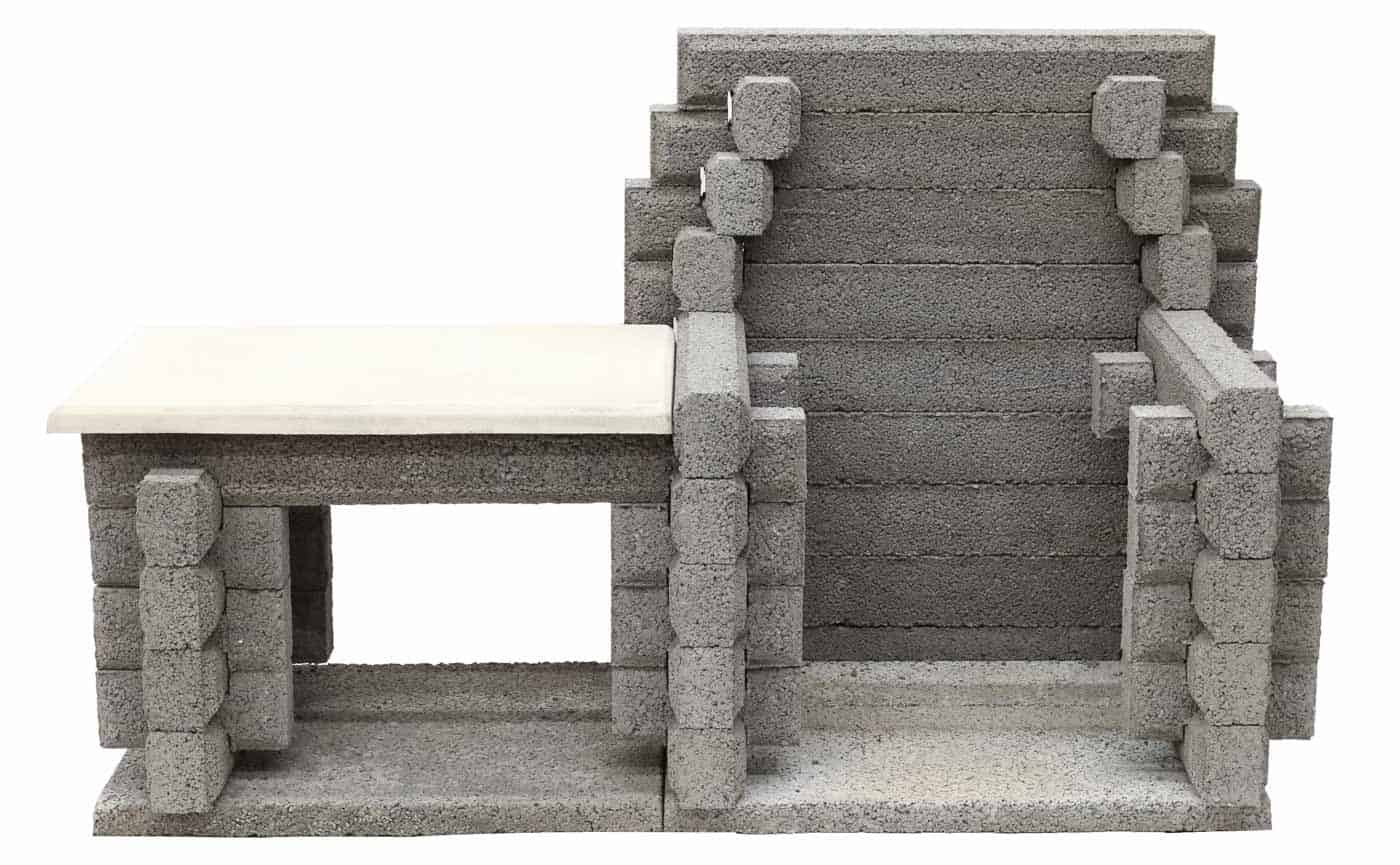

Installez votre tablette en prenant soin de placer le côté lisse sur le dessus.
Voici qui termine l’installation de votre foyer extérieur Campagnard à dossier
